GALAXY S5
結合「娛樂、速度、健康、生活、時尚」5次元的行動智慧,
將全方位滿足使用者需求。結合了專業實用的相機、快速的網路連線能力、貼心的強化體適能應用工具、強化的裝置保護功能,
更增添「晴點皮革觸感設計」超薄機身時尚有型,
提供使用者維持健康與具個人風格的生活,
可以充分展現個人獨特魅力
!
那如此精美的GALAXY
S5是如何收納隱藏天線,
以符合ESD及EMI的安規問題呢?

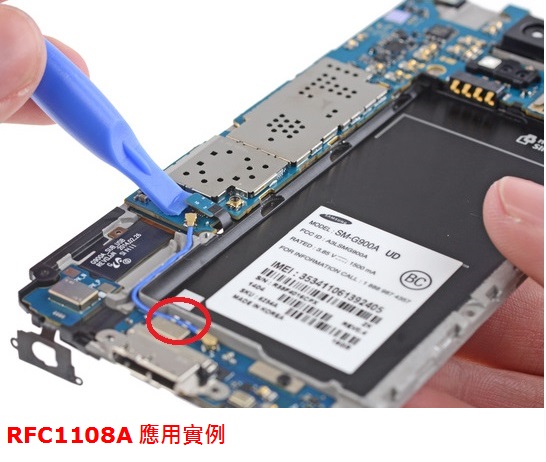

原來是採用天線夾
RF Cable Clip
RFC1108A來固定及收納隱藏天線。
此款RF
Cable Clip
RFC1108A
與傳統之天線夾差別在哪呢? 請看以下分析:
使用天線夾RF
Cable Clip的優點:
●PCB
空間容易活用
傳統的天線夾(如下圖)需要佔用面板極大的空間,但RF
Cable Clip (以RFC1108A為例)
產品規格4.5mm*1.1mm(長*寬)
線徑0.8 Ø相當的省空間,省下大部分的空間可以做其他有效的利用
●降低人工成本
用SMD打件方式取代以往人工插件的方式,成本減少至少一半以上
●提高
SMD
的生產良率
用機器取代人工,準確度及良率相對就提升
要怎麼來使用它呢?

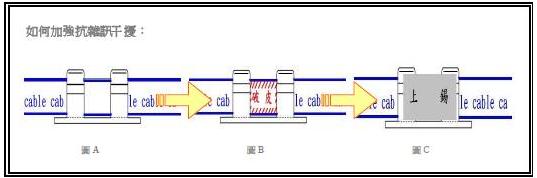

圖例:
圖A:將Cable 置入RF
Cable Clip(RFC1108A)。
圖 B:在Cable
與天線夾中間處將Cable 破皮(如圖中紅色的部份)。
圖 C:在破皮的Cable
與天線夾連接處鍍錫。
天線夾規格:
料號
|
尺寸(長x寬x高)
|
線徑尺寸
|
RFC1409B
|
4.5 x 1.25 x 1.4
|
0.9~1.3Ø
|
RFC0806CS
|
3.0 x 2.0 x 1.5
|
0.64 Ø
|
RFC1207B
|
4.5 x 1.25 x
1.25
|
0.78±0.04Ø
|
RFC1814D
|
4.5 x 1.75 x 1.8
|
1.40±0.1 Ø
|
RFC1108A
|
4.5 x 1.1 x 1.1
|
0.80 Ø
|
天線夾的功用可不是只有限定在手機上喔!
它還可以用在CELLULAR
PHONE、WIBRO
USB DONGLE、GPS
MODULE、NAVIGATION、HSUPA/HSDPA
MODULE、HIPASS、UMPC
等等,用途非常的廣泛。
若您對我們的產品有興趣或任何問題~
請mail給我們,我們也備有免費樣品可供索取,
期待您的回覆並祝您有愉快的一天^_^
|
