Vastera mobilizes your life efficiency

Shield Can Clip-LG G2大解析
2014/09/09

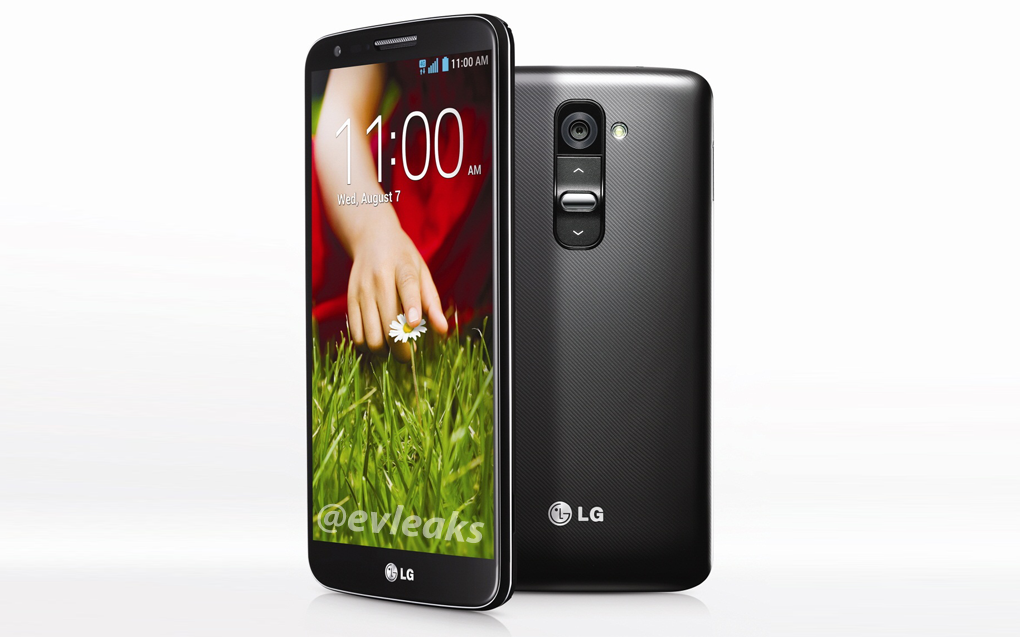

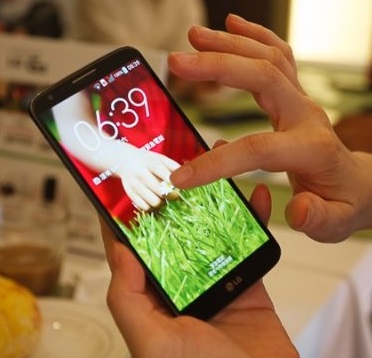

LG旗艦機 – G2。G2採用高通Snapdragon 800四核心2.3GHz, 搭載1300萬畫素光學防手震相機, 並且把開關機鍵、音量鍵整合移到背面, 稱為後置式按鍵。機身正面採用2.65mm超窄邊框, 使得螢幕提升為5.2吋, 但手機體積卻與4.7吋手機不相上下, 兼具大螢幕小體積的優點。軟體是以Learning from you為訴求, 強調設計與介面上的改變, 是從使用者習慣上所學習而得到的靈感, 增加了各種人性化的操作與應用。

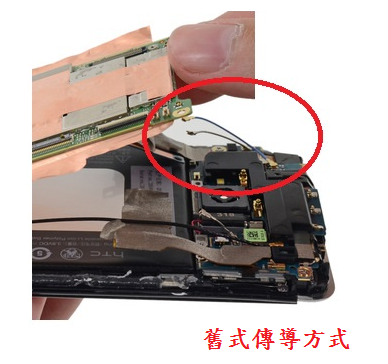

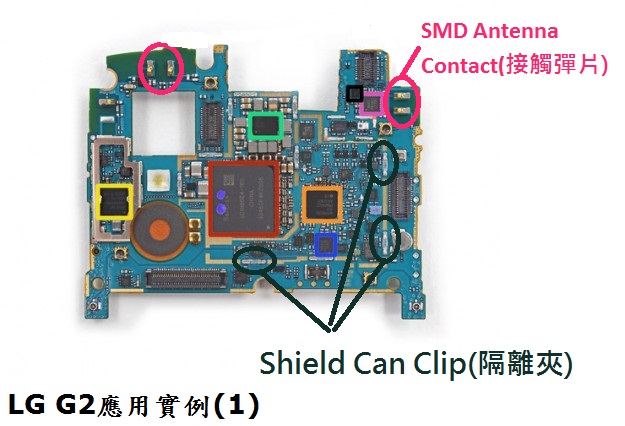

▼下圖是LG G2實際使用隔離夾(shielding can clip)+接觸彈片(SMD Antenna Contact)的圖。基本上在彎角的地方都設計擺放了一個隔離夾,這樣可以讓作業員比較方便安裝屏蔽罩(shielding can)時的對位準確。然後在其他沒有隔離夾的地方也設計了一些接地的佈線,可以稍微提昇屏蔽罩的電磁隔絕能力。使用尾端加長設計的接觸彈片時, 接觸面積更大傳導性更佳,且可防止過度按壓造成的彈性疲乏。彈片表層鍍金減少接觸阻抗,增加物件傳導性。也可精簡舊式線路傳導的方式。

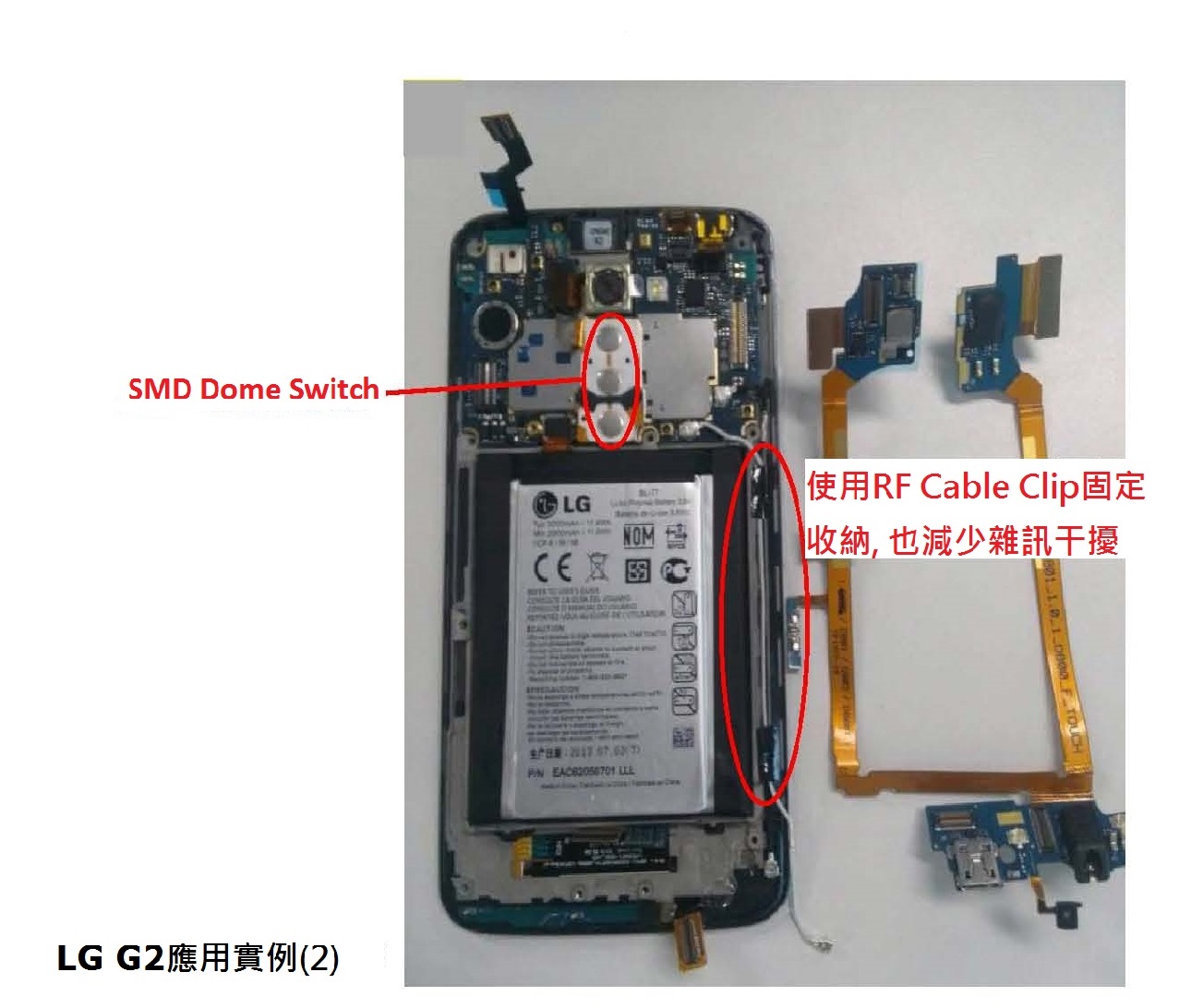

▼下圖是LG G2實際使用SMD Dome Switch+天線夾(RF Cable Clip)的圖。以SMD打件方式取代人工插件,增加生產速度及生產良率。三層式的Dome Switch可以減少成本,增加3點接觸點及較大面積的底座增加耐用強度。天線夾(RF Cable Clip)收納隱藏天線,使得PCB更多活用空間,且減少雜訊干擾。

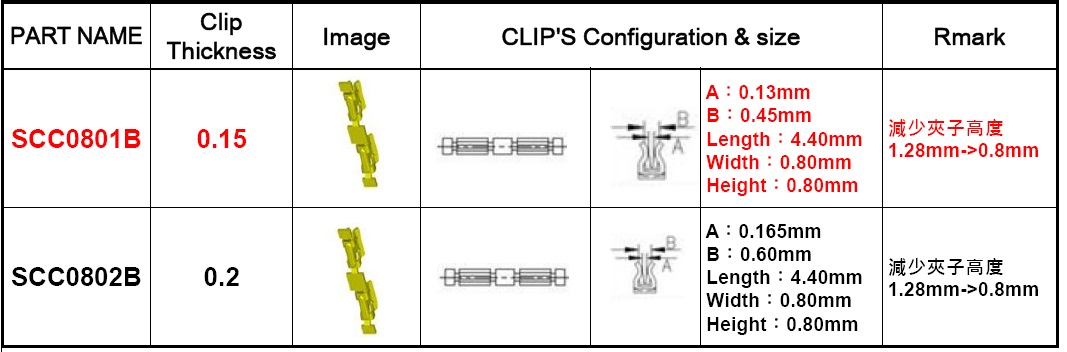

韓國大廠LG、三星等,很聰明的使用了夾子(clip)來取代屏蔽框的存在,省下昂貴的開模費,只要直接把夾子焊在電路板上,再將屏蔽罩放上夾子間隙,直接夾住就可以了。LG G2可以做這麼薄的其中一個原因,就是它用了我們的產品Shield Can Clip SCC0801B和SCC0802B高度僅0.8mm , 加上 shielding can 厚度 0.15mm,所以整體高度可低於 1 mm。



若您對我們的產品有興趣或任何問題~
請mail給我們,我們也備有
免費樣品可供索取,
期待您的回覆並祝您有愉快的一天^_^
